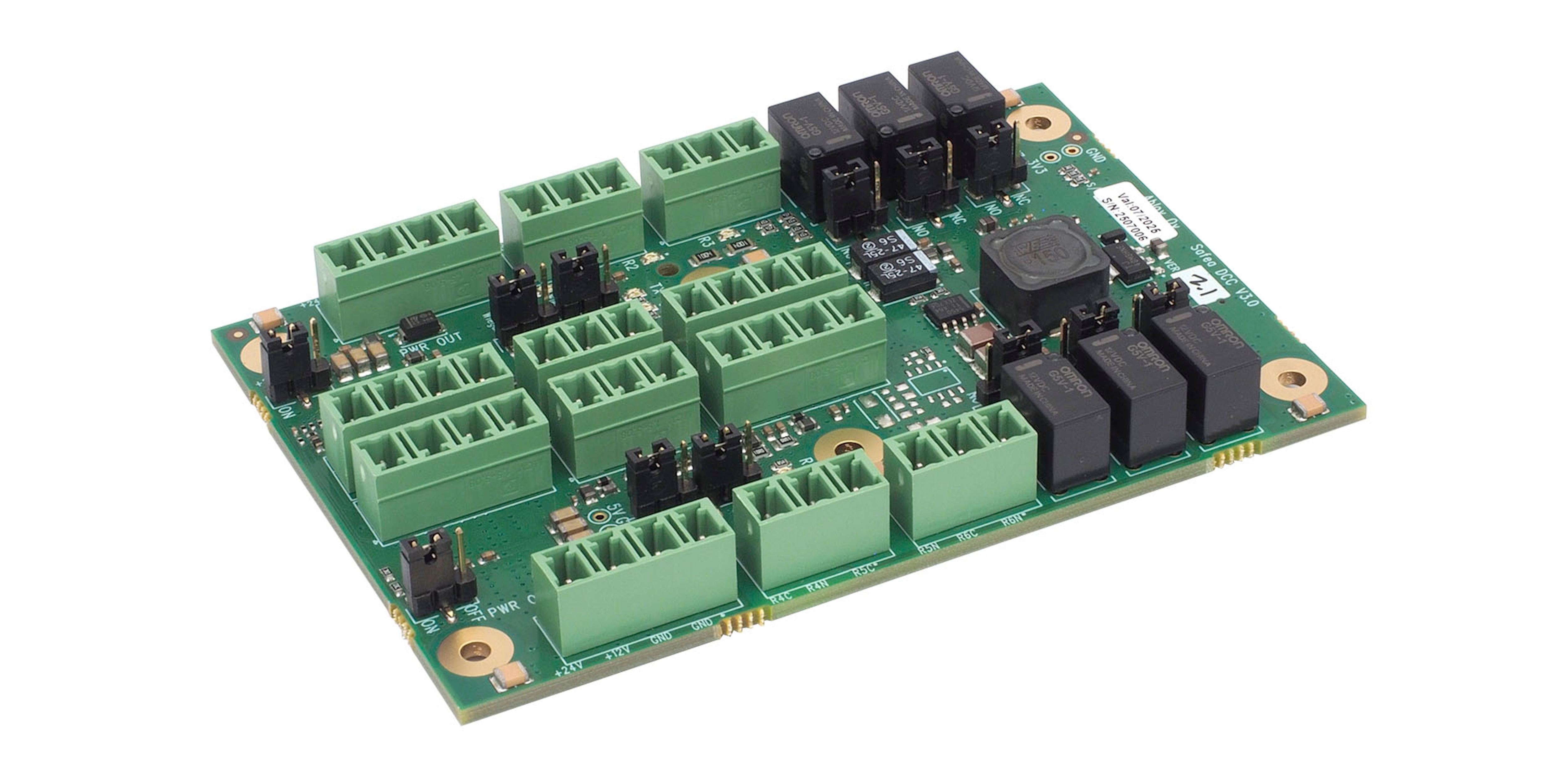

DCC Ovikortti SACCSDC

SACCSDC ovikortti on suunniteltu kiinteistön ovien keskitettyyn ohjaukseen.
Yksi tai kaksi ovikorttia liitetään ohjauspäätteen (SACCSTC) laajennuskorttipaikkoihin.
Yhteen ovikorttiin voidaan liittää OSDP liitännällä kaksi kaksipuolista ovea.

Käytettäessä kahta ovikorttia ohjauspäätteessä ja rajoittamalla sisääntulot oven
tilatietoon sekä avauspainikkeeseen ja lähdöt lukkoreleeseen, voidaan yhdellä
ohjauspäätteellä hallinnoida jopa 8 ovea.

Pakkaukseen sisältyy tarvikepussi.

Tekniset tiedot:
Mitat (L x K x S): 75mm x 110mm x 23mm
Paino: 115 g
Kotelo ja luokka: riippuu käytetystä kotelosta
Käyttölämpötila: -10…+50°C
Tehonkulutus: 24VDC / 100mA (ilman ulkopuolisia kuormia)

Liitännät:
Tehonsyöttö (PWR OUT): 2 kpl +24VDC (lukolle), 1,25A
Tehonsyöttö (PWR OUT): 2 kpl +12VDC (lukijoille), 1,25A
Sisääntulot: 8 kpl
Ulostulot: 6 kpl potentiaalivapaita relekärkiä 30VDC / 1A
Lukijaliitäntä RS485(OSDP)/Wiegand: 2 kpl
Wiegand lukijan merkkivalo-ohjaus: 4 kpl
Wiegand lukijan äänimerkin ohjaus: 2 kpl

Sertifikaatit ja standardit:
EMC-directiivi 2004/108/EC, IEC 61000-6-3, EN 55022, EN 50130-4
